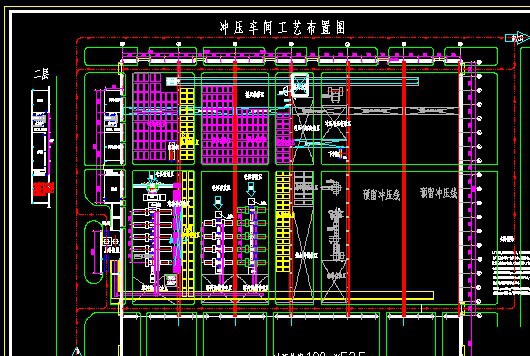

冲压车间工艺布置图CAD设计图

厂房新建,采用门式钢结构屋架，车间起重机采用地面遥控操纵。
厂房(含起重机）一次建成6跨，每跨30米，共计宽度180m,西侧2跨预留2条冲压线。
东侧2跨为预留冲压线，每跨均为30米，厂房一期建成。
地面荷载:冲压毛坯存放区及模具存放区200kpa;道路及其他区域100kpa;
冲压件库全部为50Kpa。车间模具存放区地面采用钢板砖，其它地坪采用环氧石英砂地面。
冲压线电控柜布置在4.5m高的钢平台上，平台下存放端拾器，平台荷载4kpa。
